Montura Anti-vibración para cabezas frías
ESO ha firmado un acuerdo de licencia de un soporte anti-vibración (AVM) que se utiliza en cabezas frías de sistemas de enfriado de ciclo cerrado con nuestra empresa FRACTAL S.L.N.E.

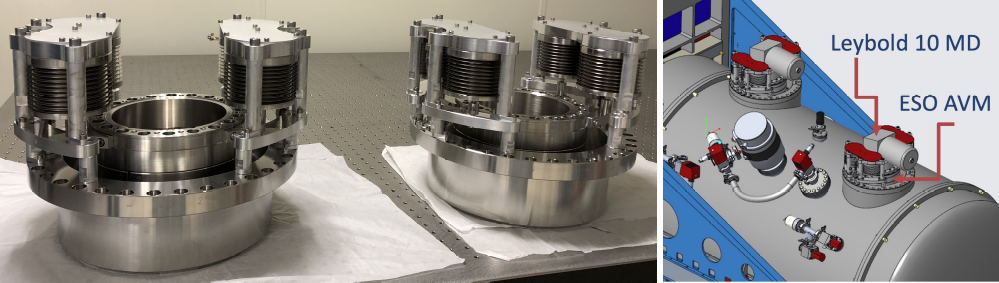

FRACTAL S.L.N.E. proporciona productos que hacen uso de esta tecnología con los requisitos que el cliente solicite. Las imagenes a continuación muestran (izquierda) las 2 AVMs ya fabricadas para SCORPIO, nuevo instrumento para Gemini, y (derecha) una vista del modelo 3D de las AVMs con las cabezas frías integradas.
La 1a generación se basó en un sistema de amortiguación, desarrollado por la ESO, que se aplicó a ISAAC y NACO (utilizando la cabeza fría RG 5/80 de Leybold).
La 2a generación se aplicó al nuevo estándar de cabeza fría de ESO (Leybold 10 MD) e incorporó mejoras para alcanzar la alta estabilidad exigida por VLTI. Estas monturas están funcionando correctamente en HAWK-I y KMOS.
La 3a generación se sigue aplicando a la cabeza fría Leybold 10 MD. Las monturas usadas en CRIRES mantienen las cabezas flotando entre dos fuelles, eliminando las vibraciones provocadas por los desplazamientos del émbolo en el interior de la cabeza.

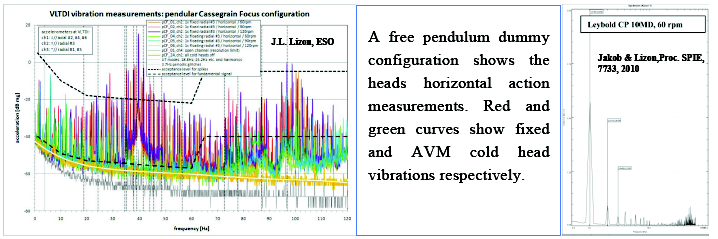

Mediciones de la campaña de pruebas en laboratorio de la ESO
